Вертикальные
обрабатывающие центры
- 48V-CNC / 48V-15K / 48V APC-CNC
- 51-5AX
- 60 / 100-CNC
- 160-CNC
Вертикальные обрабатывающие центры

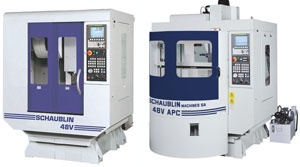

Schaublin 48V CNC, 48V-15K
Schaublin 48V APC-CNC
(со сменщиком палет)
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | 48V-CNC | 48V-15K CNC | |
| Перемещения | |||
| Продольное по оси X | 480 мм | ||
| Поперечное по оси Y | 400 мм | ||
| Вертикальное по оси Z | 430 мм | ||
| Двигатели осей | Fanuc | ||
| Стол | |||
| Длина | 600 мм | ||
| Ширина | 400 мм | ||
| Максимальная нагрузка | 300 кг | 250 кг | |
| Ширина Т-образных пазов (количество) | 14 мм (3 шт) | ||
| Расстояние от центра до центра | 125 мм | ||
| Шпиндель | |||
| Конус шпинделя | ISO 40 | ISO 30 | |
| Мощность привода | 7,5 кВт | 5,5 кВт | |
| Привод | ременной | прямой | |
| Максимальные обороты шпинделя | 10000 об/мин | 15000 об/мин | |
| Момент | 47,7 Nm | 17,5 Nm | |
| Усилие зажима инструмента | 650 кг | 350 кг | |
| Подача | |||
| Ускоренная подача по осям X/Y/Z | 36 м/мин | 48 м/мин | |
| Максимальная рабочая подача по осям X/Y/Z | 12 м/мин | 15 м/мин | |
| Максимальная толчковая подача | 12 м/мин | 15 м/мин | |
| Вертикальный сменщик инструмента | |||
| Число позиций в сменщике | 20 | ||
| Тип наконечника | ISO 40 | ISO 30 | |
| Максимальный диаметр инструмента | 80 мм | ||
| Максимальный вес инструмента | 6 кг | 4 кг | |
| Максимальная длина инструмента | 190 мм | 200 мм | |
| Точность | |||
| Позиционирование | 0,01 мм | ||
| Повторяемость позиционирования по осям X/Y/Z | 0,005 мм | ||
| Система ЧПУ | |||
| Fanuc 0i-MC | |||
| Опции | |||
| 4-я координата (диаметр стола 170 мм), Сменщик палет, Подача СОЖ через шпиндель, Датчик Renishaw для измерения детали, Датчик Renishaw для измерения инструмента, Измерительные линейки | |||
| Габариты станка | |||
| Длина х Ширина х Высота | 1530 x 2212 x 2088 мм | 1570 x 2212 x 2088 мм | |
| Вес нетто | |||
| приблизительно | 2820 кг | 2835 кг | |
| Технические характеристики с опцией сменных палет | 48V-CNC и 48V-15K CNC |
| Диапазон перемещений от наконечника шпинделя до поверхности стола | 225-655 мм |
| Длина стола | 600 мм |
| Ширина стола | 400 мм |
| Максимальная нагрузка (на каждый стол) | 120 кг |
| Число отверстий на столе / тип | 28 / М16 |
| Время смены палет | 6 +/-1 с |
| Возможности смены палет | 400 мм |
| Максимальная высота инструмента | 450 мм |
5-ти осевой вертикальный
обрабатывающий центр
Schaublin 51-5AX
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ |
| Перемещения | |
| Продольное по оси X | 300 мм |
| Поперечное по оси Y | 400 мм |
| Вертикальное по оси Z | 430 мм |
| Ось А (качающаяся) | +30° / -120° |
| Ось С (поворотная) | 360° |
| Расстояние между концом шпинделя и плоскостью стола | мин 45 - макс 475 мм |
| Расстояние между осью шпинделя и плоскостью колонны | 470 мм |
| Поворотный стол | |
| Диаметр поворотного стола | 210 мм |
| Угол вращения стола (ось С) | 360° |
| Максимальная нагрузка (в вертикальном / горизонтальном положении) | 50 кг / 75 кг |
| Т-образные пазы (размер / количество) | 12 мм / 4 |
| Момент зажима при качании (ось А) | 294 Nm |
| Момент зажима при вращении (ось С) | 254 Nm |
| Шпиндель | |
| Конус шпинделя | BT 40 / HSK A 63 |
| Максимальные обороты шпинделя | 12000/15000/20000 об/мин |
| Мощность привода | 18 кВт / 23 кВт |
| Максимальный момент | 36,6 Nm |
| СОЖ | |
| Объем бака СОЖ | 170 л |
| Автоматический сменщик инструмента | |
| Число позиций в сменщике | 20 / 30 (опция) |
| Тип сменщика | с захватом |
| Тип держателя инструмента | HSK A 63 |
| Максимальный диаметр инструмента | 80 мм |
| Максимальная длина инструмента | 250 мм |
| Максимальный вес инструмента | 6 кг |
| Время смены инструмента | 3 с |
| Опции | |
| Подача СОЖ через шпиндель, Датчик Renishaw для измерения детали, Датчик Renishaw для измерения инструмента, Измерительные линейки на осях X, Y и Z, Конвейер удаления стружки двух типов | |
| Приводы осей и подачи | |
| Сервопривод оси X | 2,64 кВт |
| Сервопривод оси Y | 2,64 кВт |
| Сервопривод оси Z | 5,7 кВт |
| Сервопривод качания стола (ось А) | 2,64 кВт |
| Сервопривод вращения стола (ось С) | 1,45 кВт |
| Ускоренные подачи (оси X/Y/Z) | 30 м/мин |
| Рабочие подачи (оси X/Y/Z) | 12 м/мин |
| Ускоренные подачи (оси А/С) | 33,3 об/мин |
| Точность (ISO 230-2) | |
| Позиционирование по осям X/Y/Z | 0,007 мм |
| Позиционирование по оси А | 20 секунд дуги |
| Позиционирование по оси С | 10 секунд дуги |
| Повторяемость позиционирования по осям X/Y/Z | 0,004 мм |
| Повторяемость позиционирования по оси А | 8 секунд дуги |
| Повторяемость позиционирования по оси С | 4 секунды дуги |
| Система ЧПУ | |
| Heidenhain iTNC 530C | |
| Габариты станка | |
| Длина х Ширина х Высота | 1800 x 2663 x 2488 мм |
| Вес нетто | |
| приблизительно | 5750 кг |
Вертикальные обрабатывающие центры
Schaublin 60-CNC и 100-CNC
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | 60-CNC | 100-CNC |
| Перемещения | ||
| Продольное по оси X | 600 мм | 1020 мм |
| Поперечное по оси Y | 540 мм | |
| Вертикальное по оси Z | 540 мм | |
| Расстояние между концом шпинделя и плоскостью стола | мин 155 - макс 695 мм | |
| Расстояние между осью шпинделя и плоскостью колонны | 584 мм | |
| Стол | ||
| Длина | 750 мм | 1120 мм |
| Ширина | 540 мм | |
| Максимальная нагрузка | 700 кг | |
| Т-образные пазы (размер / количество) | 18 мм / 3 шт | |
| Расстояние между Т-образными пазами | 160 мм | |
| Шпиндель | ||
| Конус шпинделя | BT 40 / ISO 40 | |
| Мощность привода | 13 кВт | |
| Максимальные обороты шпинделя | 8000 об/мин (опция 12000 и 15000 об/мин) | |
| Максимальный момент на 1500 об/мин | 82,7 Nm | |
| Усилие зажима инструмента | 800 кг | |
| Подача | ||
| Ускоренная подача по осям X/Y/Z | 30 м/мин | |
| Максимальная подача при резании | 12 м/мин | |
| Максимальная толчковая подача | 30 м/мин | |
| Мощность электродвигателя каждой оси | 1,6 кВт | |
| Точность | ||
| Позиционирование по осям X/Y/Z | 0,005 мм | |
| Повторяемость позиционирования по осям X/Y/Z | 0,0025 мм | |
| СОЖ | ||
| Объем бака | 151 л | |
| Расход | 50 л/мин | |
| Давление | 6 Бар | |
| Система ЧПУ | ||
| Fanuc 0i-MC или Siemens SINUMERIK 810 D | ||
| Габариты станка | ||
| Длина х Ширина х Высота | 2266 x 2292 x 2713 мм | 2955 x 2190 x 2713 мм |
| Вес нетто | ||
| приблизительно | 5260 кг | 5500 кг |
СТАНДАРТНОЕ ОСНАЩЕНИЕ
Станина - чугунное литье, жесткая С-образная конструкция, рассчитанная на жесткость Методом Конечных Элементов применительно к станкостроительным конструкциямЗона обработки закрыта раздвигающимися прозрачными окнами с блокировкой. Для наблюдения за обработкой боковые стенки ограждения также снабжены прозрачными окнами
Регулируемая подсветка в зоне обработки
Линейные направляющие на всех осях
Шариковинтовые привода с цифровыми сервомоторами
Автоматический сменщик инструмента имеет 20 позиций (опция - увеличение до 40 позиций)
Предварительная подготовка станка для подключения 4-ой координатной оси
Графическая функция включена
Вертикальный обрабатывающий центр
Schaublin 160-CNC
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ |
| Перемещения | |
| Продольное по оси X | 1600 мм |
| Поперечное по оси Y | 700 мм |
| Вертикальное по оси Z | 635 мм |
| Расстояние между концом шпинделя и плоскостью стола | мин 155 - макс 790 мм |
| Расстояние между осью шпинделя и плоскостью колонны | 725 мм |
| Cтол | |
| Длина | 1700 мм |
| Ширина | 700 мм |
| Максимальная нагрузка | 1500 кг |
| Т-образные пазы (размер / количество) | 18 мм / 5 |
| Расстояние между Т-образными пазами | 125 мм |
| 4-ая и 5-ая оси | Опция |
| Шпиндель | |
| Конус шпинделя | ISO 40 / BT 40 / SK 40 |
| Максимальные обороты шпинделя | 10000 об/мин (опция 12000 и 15000 об/мин) |
| Мощность привода | 26 кВт |
| Максимальный момент на 1669 об/мин | 149 Nm |
| Усилие зажима инструмента | 1200 кг |
| Опции | |
| Высокоскоростные шпиндели (12000 и 15000 об/мин), Подача СОЖ через шпиндель, 4-ая и 5-ая координатная ось, Датчик Renishaw для измерения детали, Датчик Renishaw для измерения инструмента, Измерительные линейки на осях X, Y и Z, Конвейер удаления стружки двух типов | |
| Автоматический сменщик инструмента с захватом | |
| Число позиций в сменщике | 30 / 40 (опция) |
| Максимальный диаметр инструмента | 76,2 мм |
| Максимальный диаметр инструмента при свободных смежных | 150 мм |
| Максимальная длина инструмента | 350 мм |
| Максимальный вес инструмента | 8 кг |
| Время смены инструмента | 2,5 - 5,0 с |
| Подача | |
| Ускоренная подача по осям X/Y/Z | 36 м/мин |
| Максимальная подача при резании | 12 м/мин |
| Максимальная толчковая подача | 36 м/мин |
| Точность | |
| Позиционирование по осям X/Y/Z | 0,005 мм |
| Повторяемость позиционирования по осям X/Y/Z | 0,007 мм |
| С линейными шкалами (опция) | 0,007 мм |
| Система ЧПУ | |
| Fanuc 0i-MC или Siemens SINUMERIK 810 D | |
| Габариты станка | |
| Длина х Ширина х Высота | 3898 x 2581 x 2888 мм |
| Вес нетто | |
| приблизительно | 9400 кг |
